球幕投影技術方案

在球幕上投射畫面可通過以下兩種方式實現：單臺投影機（內投球幕）和多臺投影機（外投球幕）。不過深圳龍程威尼在實際的項目中，大多數是采用多臺投影機進行一個外投球幕設計。本文球幕投影技術方案，將著重為大家介紹外投球幕的技術方案。

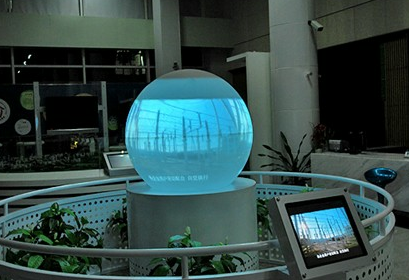

內投球幕只需要單臺投影機進行投影，優點為節約搭建成本，同時減少了畫面融合帶來的不必要的亮帶和畫面錯位、扭曲等問題。但是單臺投影的分辨率有限，屏前亮度很難提升，且亮度均勻性不高，無法在較大的場景中實現。

外投球幕是多臺投影機通過多臺投影機拼接融合，易于提高畫面分辨率及亮度，適合大型的球幕。但是外投球幕需要涉及到投影空間幾何校正技術、異形邊沿融合技術、球面投影亮度均一化技術。

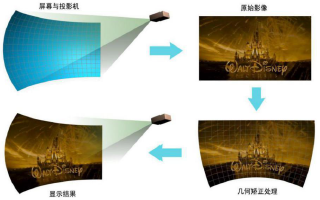

1、投影幾何校正技術

針對多臺投影機組合方案，需要保證每一臺投影機投射到對應屏幕區域的圖像內容與物理空間匹配對位。通過在三維空間中構建出投影機和實體屏幕之間的空間映射關系，需要精確轉換出屏幕區域對應投影機每一個像素點的圖像信息，進而得到科學精密的顯示結果。

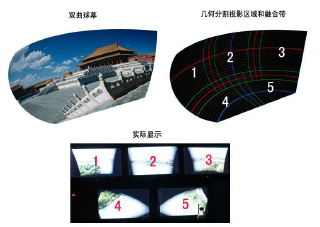

2、異形邊沿融合技術

針對多臺投影機組合方案，需將投影機投射到屏幕上的有效顯示畫面，通過幾何分割的方式切分為不規整的畫面形狀。

由于相鄰投影的疊加區域是不規則的幾何形狀，在不同區域涉及雙邊疊加，三邊、四邊甚至更多投影光路的疊加，需要將融合區域按投影空間和屏幕拓撲結構拆分、建模、合理分布，采用多邊融合的亮度衰減算法，對不同融合區域進行獨立調試。

3、球面投影亮度均一化技術

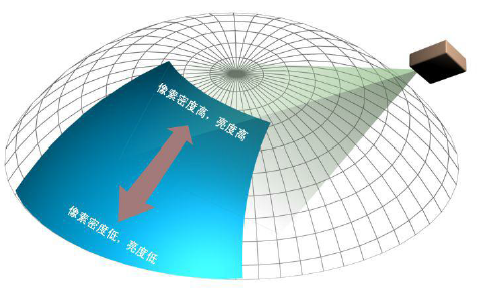

對于進行球幕拼接顯示的各個投影設備，需要以非垂直角度將影像投射于曲面屏幕，這就產生隨投影光線入射角度變化而帶來的投影亮度變化和像素密度變化。

多臺投影在不同的角度投射，投射的范圍大小也不一致，最終導致整個球面屏幕不能取得均勻一致的亮度顯示，自然無法得到高質量的拼接顯示效果。

需要通過屏幕像素點到投影點的逆向運算，分析出每個像素點的投射角度、有效光照亮度，計算出投射的各個像素點實際的光通量，對投射空間的所有像素點光通量進行均一化計算，最終得到一個圖像過濾通道。將其疊加到每個輸出通道畫面上，即可在最終的實際投射環境中取得均勻統一的全屏畫面亮度。但是，統一后的各投影區域畫面亮度較原先有所衰減。因此，在投影方位的設計中，應當盡量控制各投影機的投射范圍是一致的，投射角盡量保持垂直，避免局部傾斜投射。

深圳龍程威尼作為10年的多媒體展廳設計施工一體化公司，球幕投影是當下數字展廳中常見展廳展項之一，影響其價格的因素主要在于球幕的直徑大小，投影面積越大，需要用到的投影機數量越多。
